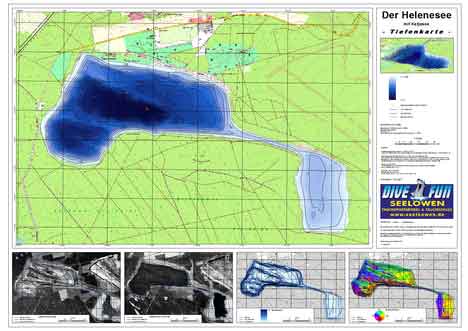

Die Tiefenkarte für Helene- und Katjasee im A0-Format vereinigt historische Luftbilder mit aktuellen hydrographischen und topographischen Daten. Die Luftbilder zeigen „Helene“ und „Katja“ als Tagebau im Jahre 1953 und teilweise geflutet (ca. 15m unter heutigem Wasserspiegel) im Jahre 1961 im Maßstab 1:15.000. Die hydrographische Vermessung besteht aus ca. 81000 Messpunkten. Diese wurden zu einem digitalen Höhenmodell verarbeitet, aus dem Isobathen (Tiefenlinien), Tiefenfärbung, Hangneigungs- und Hangausrichtungskarten berechnet und in die Digitale Topographische Karte 1:10.000 (DTK10) eingebettet wurden. Die Hauptkarte zeigt Tiefenlinien und Tiefenfärbung im Maßstab 1:5.000 Die Möglichkeit der Erzeugung dreidimensionaler Ansichten wird in einem Beispielbild gezeigt. Weitere Darstellungsmöglichkeiten sind die Erzeugung beliebiger Profilschnitte, 3D-Computeranimationen, Herstellung von Schablonen zum Bau eines realen 3D-Modells. Geplant sind eine Vermessung der „Unterwassersehenswürdigkeiten“ und deren Bereitstellung auf Folie zur Montage auf der Tiefenkarte.

Diese Tiefenkarte wurde für einen kleinen Interessentenkreis hergestellt und wird daher in einer sehr limitierten Auflage gedruckt. Mit dem Erwerb dieser Karte wird die Fortführung des Projektes „Tiefenkarte Helenesee“ ermöglicht. Darüber hinaus sind Anregungen immer willkommen. Sonderanfertigungen und spezielle Auswertungen oder Darstellungen sind auf Wunsch möglich. Zum Erwerb der Tiefenkarte wird eine Schutzgebühr von 23,-€ erhoben.

Bestellung
